Úvod
Tento „Arduino“ projekt je prvním ze série projektů, realizujících universální řídicí systémy, převážně určené do oblasti měření a regulace, tzv. PLC regulátory. Projekt se zabývá realizací  regulátoru ArdoPLC 100. Ten je založena na procesoru Atmel 128A. Jednotka je určena na jednodušší aplikace, přesto disponuje dostatečnou výbavou V/V periferií. Regulátor je kompatibilní s platformou Arduino. Z toho vyplývá jeho programovatelnost pomocí Arduino IDE.

Za pomocí této jednotky a samozřejmě příslušného software, je možné realizovat projekty v oblasti měření a regulace. Například regulace vytápění, ovládání vzduchotechniky, realizace inteligentního domu a mnoho dalšího. Díky rozšířené komunitě „Arduina“ jistě najdete dostatek informací ohledně softwarových knihoven při programování našeho PLC pro vámi požadované použití.



Základní informace k jednotce ArdoPLC 100

• 8x digitální vstup (aktivní při +24V)
• 4x analogový vstup (rozsah 0 – 10V)
• 10x digitální výstup (otevřený kolektor spínající k GND)
• 2x digitální výstup PWM  (otevřený kolektor spínající k GND)
• 2x analogový výstup (rozsah 0 – 10V)
• 2x linka pro připojení teploměrů DALLAS
• 1x linka IIC
• 1x sériová linka RS232 TTL
• 1x sériová linka RS485
• svorky pro připojení vstupního napájení DC 24V
• svorky pomocného napětí DC 24V a DC 10V pro digitální a analogové vstupy
• 1x konektor pro připojení na linku SPI CPU

ArdoPLC 100 je kompaktní jednotka složena z několika samostatných modulů. Každý z těchto modulů je možné použít samostatně pro výrobu, či použití i v jiných aplikacích. Třeba v těch vašich. Moduly je možné získat v našem obchodě. Veškeré informace k regulátoru ArdoPLC100, nebo k některému z níže uvedených modulů můžete získat v sekci Stahuj

Použité moduly v regulátoru:

• BBA 1010 – základní modul vstupů a výstupů, napájecího zdroje, připojovacích svorek atd. Informace k modulu získáte v sekci Produkty.
• BRE 7010 – modul redukce pro hardwarové propojení mezi deskami BBA 1010 a BIN 4010. V jiných aplikacích je nahrazen modulem CPU. Informace k modulu získáte v sekci Produkty.
• BIN 4010 – modul tzv. interface. V jiných aplikacích slouží pro rozšíření modulu CPU o periferie, jako jsou displej atd. V zapojení jednotky ArdoPLC 100 slouží současně i jako řídící modul CPU. Informace k modulu získáte v sekci Produkty.
• BDI 5010 – modul displeje. Informace k modulu získáte v sekci Produkty.
• BKE 6010 – modul klávesnice. Informace k modulu získáte v sekci Produkty.

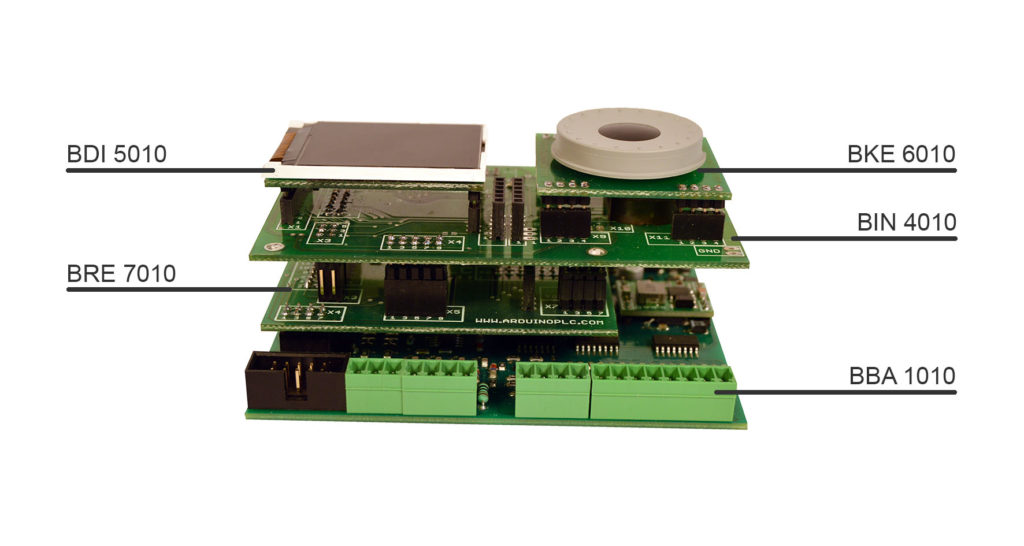

Obrázek zobrazuje celkovou sestavu modulů ArdoPLC100
